Défauts sur l'intercalaire
Des résidus individuels non concentrés sont admis sur l'intercalaire pour chaque élément du vitrage isolant. Il peut s'agir p. ex. de dessiccant ou d'un corps étranger ayant pénétré entre les vitres pendant l'assemblage du vitrage isolant
Suivant la structure du vitrage isolant et le procédé de fabrication, certains défauts admis peuvent apparaître lors du contrôle de l'intercalaire :
- Perçage rempli ultérieurement de butyl
- Assemblage d'intercalaires

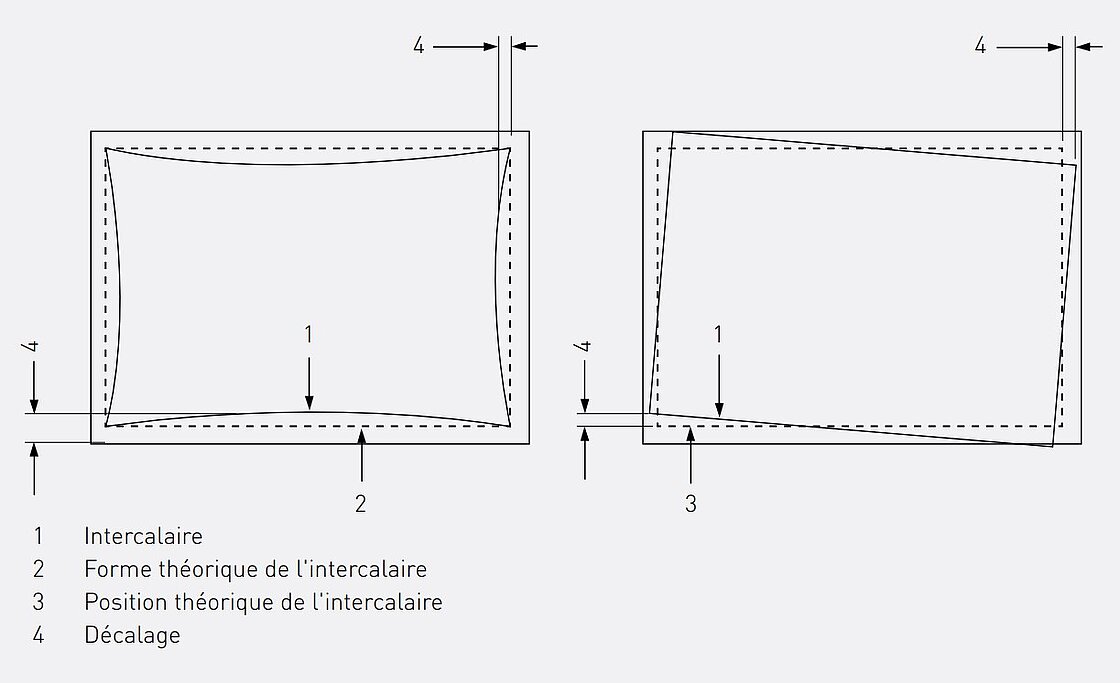

Déformation et décalage de l'intercalaire
Les intercalaires peuvent présenter une légère déformation ou un défaut de parallélisme avec le bord du verre ou avec d'autres intercalaires (voir tableau 1).
Visibilité de l'étanchéité primaire de l'assemblage périphérique
Il faut noter que, dans le cas des triple vitrages isolants munis d'intercalaires clairs, l'étanchéité primaire noire est visible dans la zone de la vitre centrale. Ceci est admis.
|
Longueur du bord |
Déclages admissibles |
|---|---|
|
jusqu'à 2,5 m |
≤ 3 mm |
|
2,5 à 5 m |
≤ 4 mm |
|
au-dessus de 5 m |
≤ 5 mm |
