L'opération de trempe thermique ne permet pas la fabrication d'un produit ayant la même planéité que le matériau de base. La déviation de la planéité dépend de l'épaisseur, des dimensions et du rapport entre les côtés. De ce fait, un défaut peut apparaître sous la forme d'un gauchissement. Il existe deux types de gauchissements:
- Le gauchissement général
- Le gauchissement local (ondulations)
Les gauchissements ne peuvent en règle générale pas être évités et ne constituent pas un motif de réclamation. Si le sens des gauchissements affecte l'utilisation des verres, ce point doit être discuté au préalable (p. ex. portes d'installations vitrées présentant des gauchissements dans la direction opposée à celle des éléments vitrés adjacents.

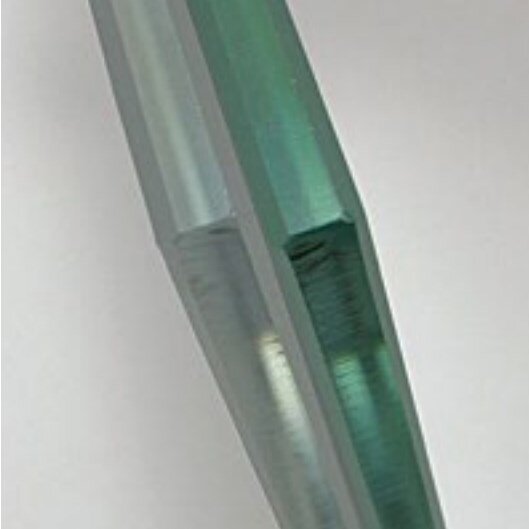

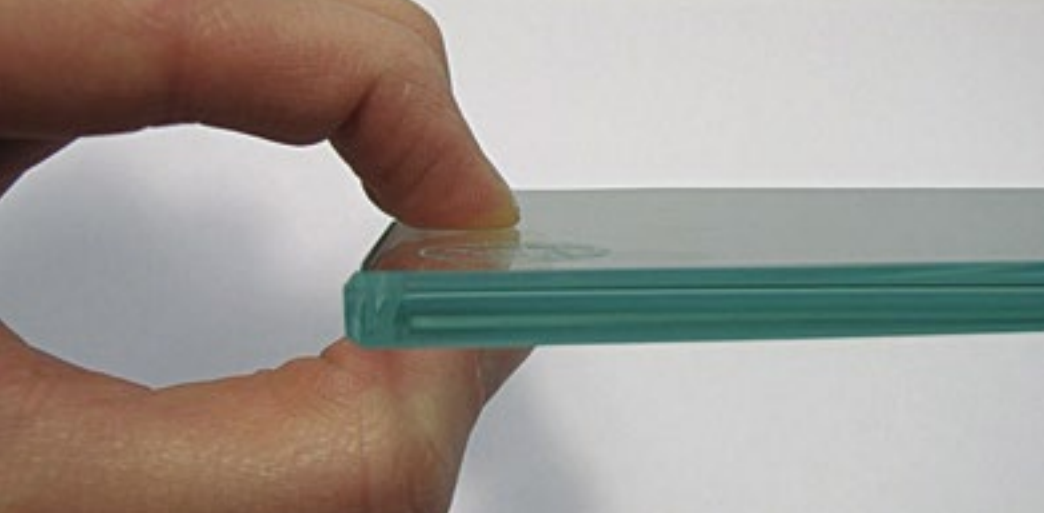

Gauchissement général (tG)
- La vitre est posée verticalement par son côté long sur 2 cales à température ambiante.
- Les cales sont éloignées du coin d'une distance égale au quart de la longueur du bord.

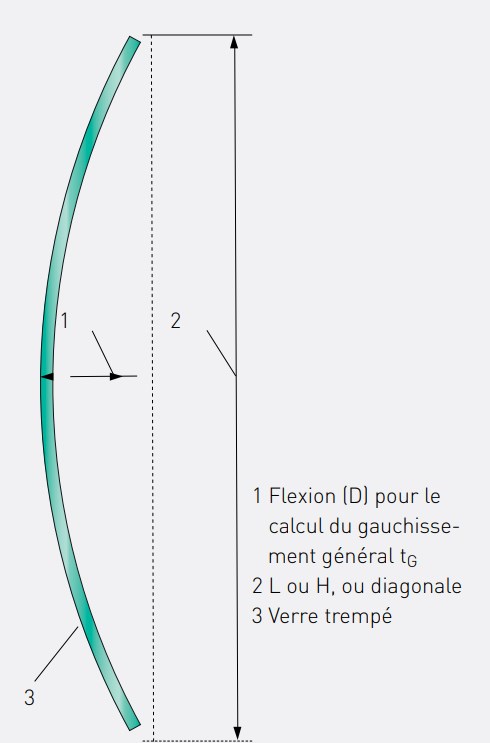

- Le gauchissement est mesuré à l'aide d'une règle de précision en tant que distance maximale D de la surface concave de la vitre. Il est mesuré le long des bords du verre et sur les diagonales.
- Le gauchissement général est exprimé comme le rapport entre la flexion D et la longueur du bord L ou H.
Gauchissement local tW (ondulations)

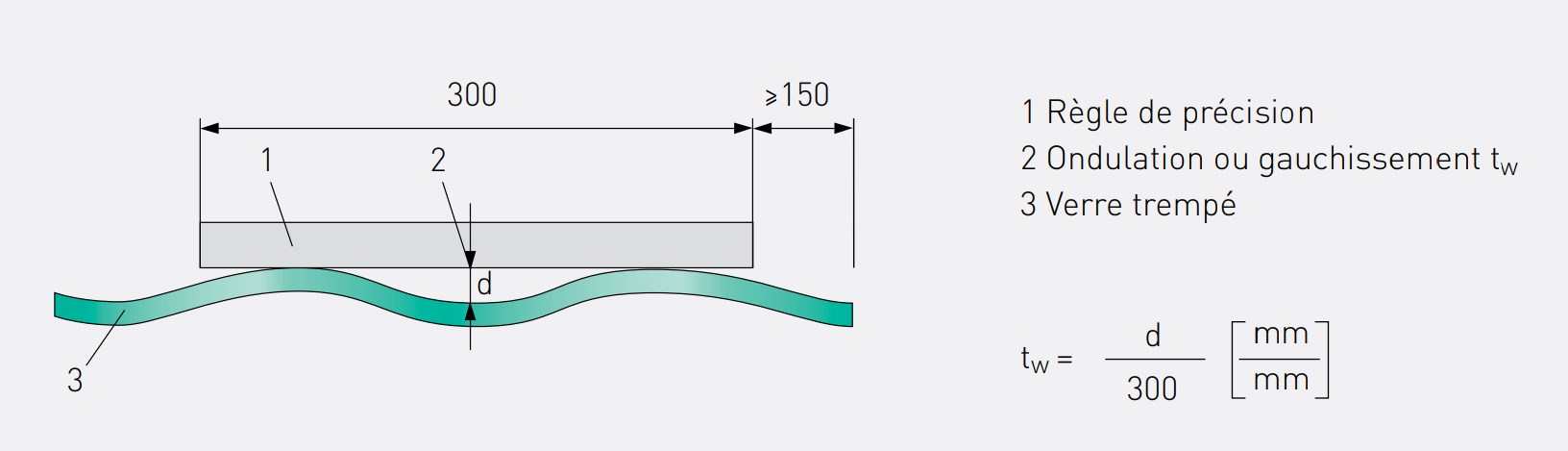

Le gauchissement local se mesure sur une longueur de mesure de 300 mm à l'aide d'une règle de précision. Il s'exprime comme le rapport de la distance sur une longueur de 300 mm. Cette mesure doit s'effectuer parallèlement à l'arête, à une distance d'au moins 25 mm de celle-ci et commencer à au moins 150 mm au bord du verre. Pour le verre imprimé, le gauchissement local se détermine à l'aide d'une règle de précision sur le côté structuré en posant cette règle sur les points les plus hauts de la structure et en mesurant par rapport au point le plus haut de la structure.
Gauchissement dû au défaut de planéité des bords tK

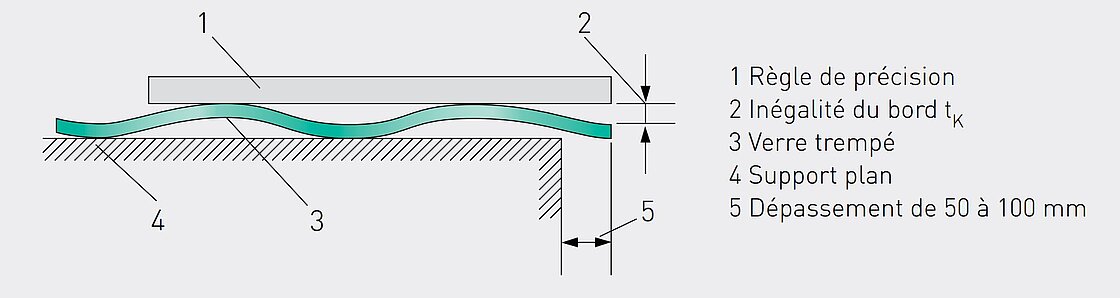

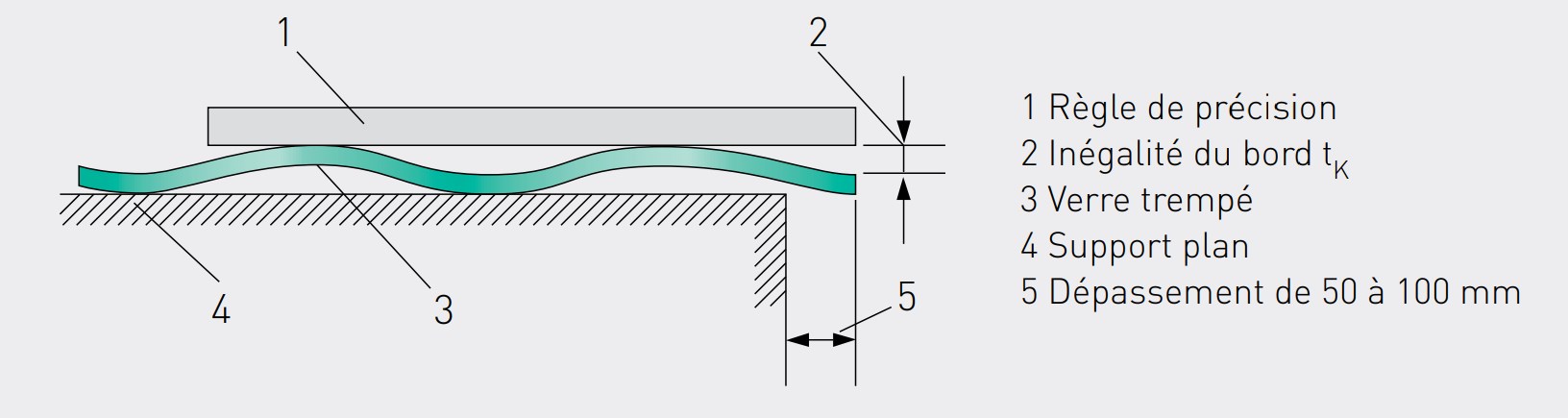

Le verre doit être déposé sur un support plan, le bord du verre dépassant du bord du support de 50 à 100 mm. La règle doit être posée sur les points culminants des ondulations et l'espace entre la règle et le verre tK doit être mesuré à l'aide de jauges d'épaisseur. Les tolérances admissibles pour l'inégalité des bords tK sont indiquées dans le tableau.
Planéité et gauchissement
|
Flotté non revêtu |
Autres* |
|
|---|---|---|
|
Gauchissement général |
3,0 mm/m |
4,0 mm/m |
|
Gauchissement local |
0,3 mm/300 mm |
0,5 mm/300 mm |
|
Inégalité des bords |
||
|
Epaisseur du verre 3 mm |
0,5 mm |
0,5 mm |
|
Epaisseur du verre 4-5 mm |
0,4 mm |
0,5 mm |
|
Epaisseur du verre > 5 mm |
0,3 mm |
0,5 mm |
