L'écart est la différence (déviation) entre la cote théorique et la cote réelle.
Pour des cotes nominales données de largeur L et de hauteur H, le vitrage doit être
produit dans une fourchette de tolérance qui
- n’est pas supérieure aux limites de tolérance (L+t) et (H+t) en se basant sur les dimensions nominales et
- n’est pas inférieure aux limites de tolérance (L–t) et (H–t) en se basant sur les dimensions nominales
Les côtés du cadre de tolérance donné doivent être parallèles entre eux et présenter
un centre commun. t = Tolérance absolue

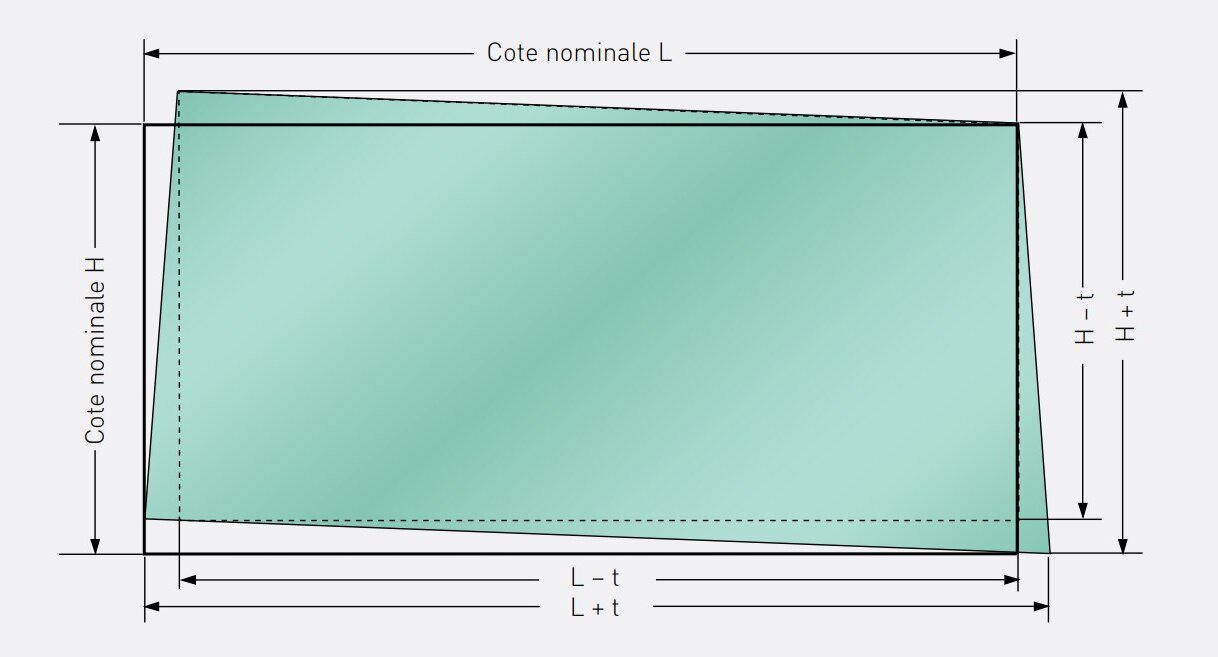

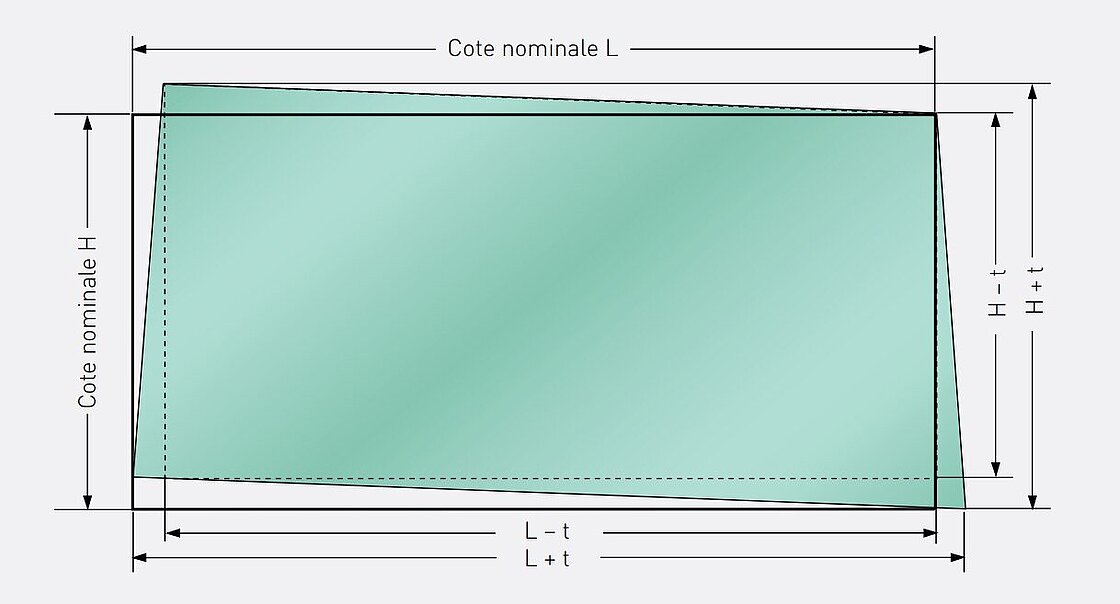

Définition des ecarts limites pour vitres rectangulaires
Découpe en forme Recoupe des angles vifs dus à la fabrication
Sur les vitres non rectangulaires, il n'est techniquement souvent pas possible d'éviter le bris de la "pointe" des angles aigus ou la recoupe de ces angles.
Les détails sont à convenir avec le fabricant.

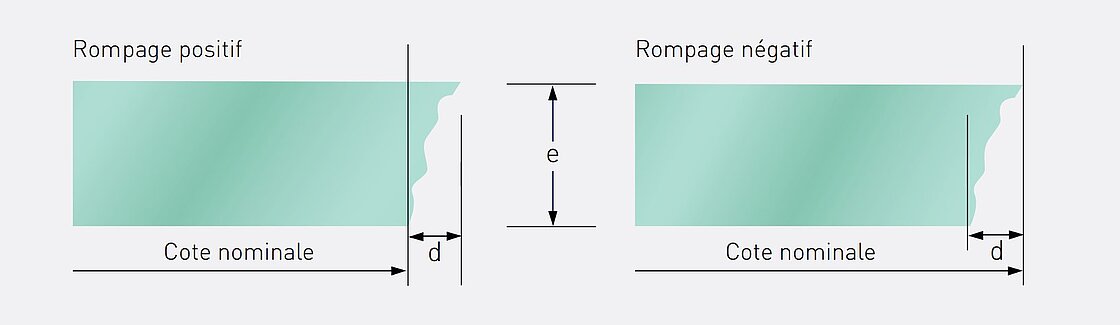

Découpe en biseau
Le rompage du verre flotté peut entraîner une découpe en biseau. Le rompage positif ou négatif (d) doit être inférieur à 1/4 de l'épaisseur du verre (e) et rester dans les écarts limites tolérés.

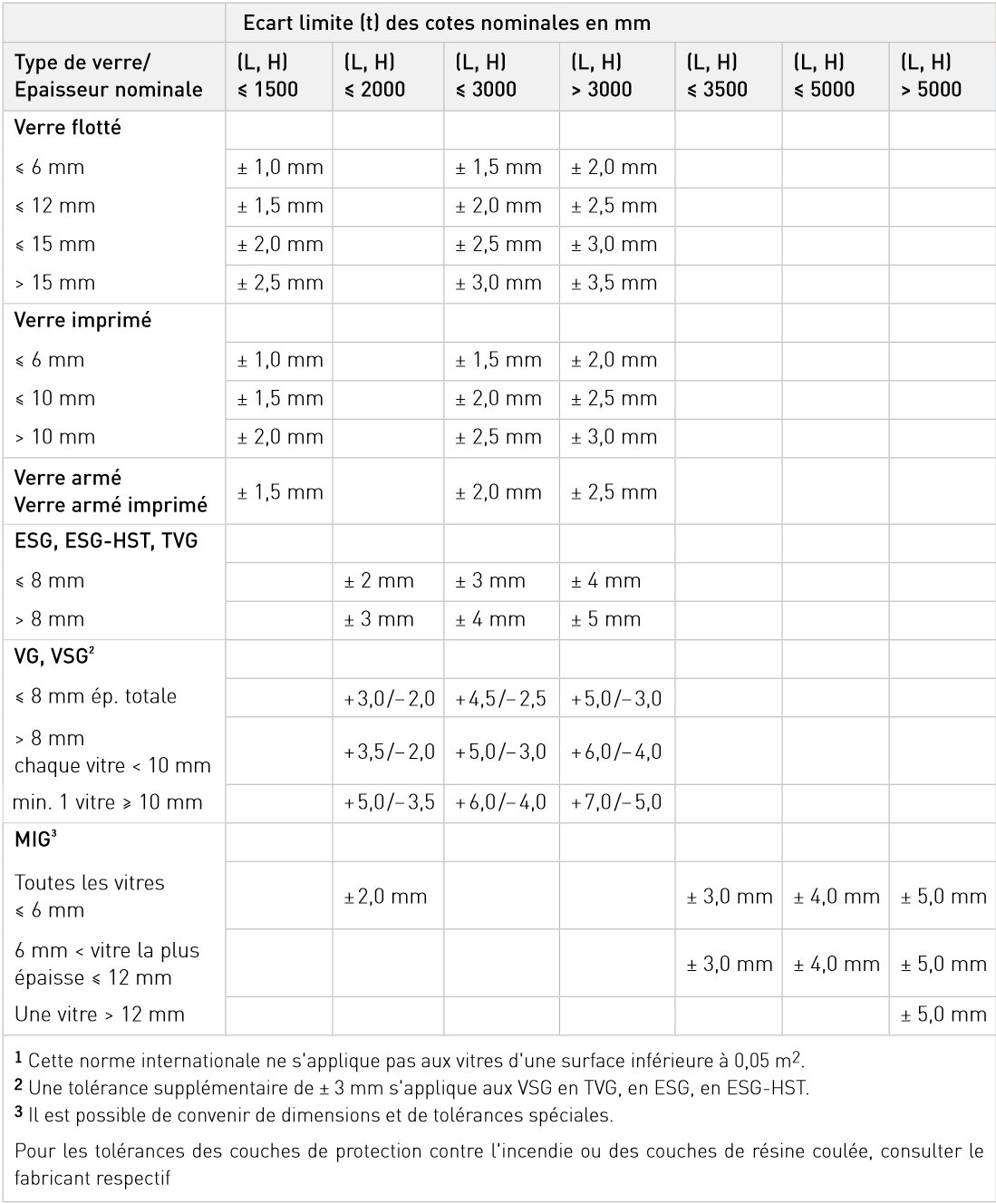

Tolérances des écarts limites (t)
- pour le verre de silicate sodocalcique selon SN EN 572-8+A1:2016
- pour ESG selon SN EN 12150-1:2015-12
- pour ESG-HST selon SN EN 14179-1:2016-12
- pour TVG selon SN EN 1863-1:2011-02
- pour VG et VSG selon SN EN ISO 12543-5:2011-121
- pour MIG selon SN EN 1279-1:2018-10
Nota : Le manuel des tolérances Glas Trösch se base sur les normes SN et EN actuellement en vigueur, ainsi que sur des directives reconnues. Toute modification promulguée après l'impression du présent manuel prévaudra sur ce dernier.
