Erscheinungen auf dem Abstandhalter
Pro Isolierglaselement sind einzelne, nicht gehäufte Rückstände auf dem Abstandhalter zulässig. Dabei kann es sich z. B. um Trockenmittel oder um einen Fremdkörper handeln, der während der Isolierglasproduktion zwischen die Scheiben gelangen konnte.
Je nach Isolierglasaufbau und Produktionsprozess werden einige zulässige Erscheinungen bei der Aufsicht des Abstandhalters sichtbar:
- Bohrung mit nachträglicher Butylfüllung
- Gesteckte Abstandhalter

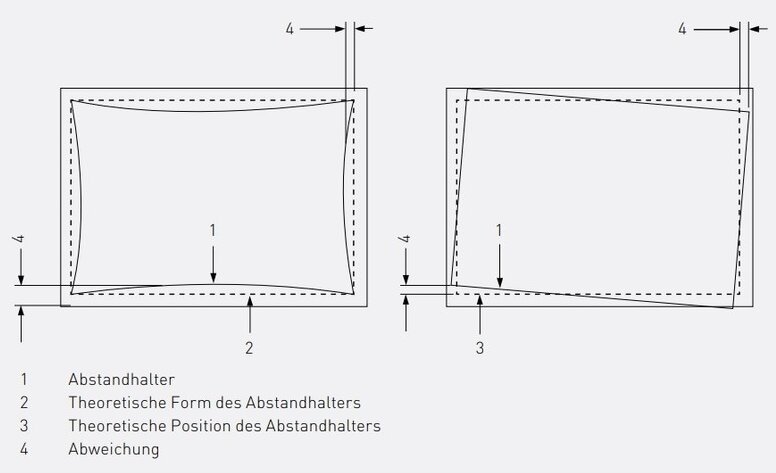

Welligkeit und Versatz des Abstandhalters
Die Abstandhalter dürfen eine geringe Welligkeit bzw. Abweichung der Parallelität zum Glasrand bzw. zu weiteren Abstandhaltern aufweisen (siehe Tabelle 1).
Sichtbarkeit der Primärabdichtung Randverbund
Es ist zu beachten, dass bei 3-fach- Isoliergläsern mit helleren Abstandhaltern die schwarze Primärabdichtung im Bereich der mittleren Scheibe erkennbar ist. Diese Erscheinung ist zulässig.
|
Kantenlänge |
Zulässige Abweichungen Versatz |
|---|---|
|
Bis 2,5 m |
≤ 3 mm |
|
2,5 bis 5 m |
≤ 4 mm |
|
Über 5 m |
≤ 5 mm |
